T8500 接触IC発行システム

接触ICカード・セキュアエレメントデバイスのエンコードをサポート
ISO/IEC7816準拠のJAVA,EMV,MULTOSなど各種のハイセキュリティな接触ICカード発行を行う装置です。
さらに、オプションで非接触ICカード用のR/Wを搭載し非接触ICカードの発行も行えます。

特長

1.接触ICカードの発行処理を高速で実現
生産ラインで発行時間を要する容量な大きなエンコードも高速処理で高いスループットを実現します。

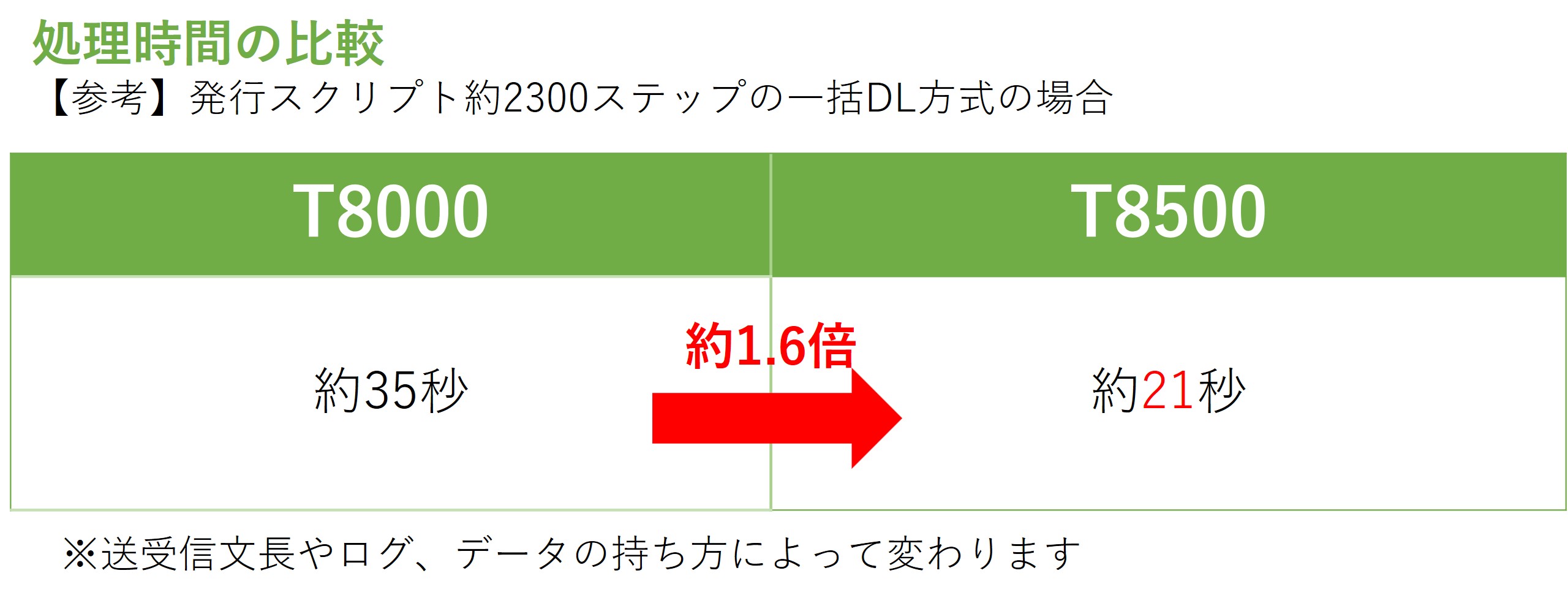

弊社従来製品［T8000　IC CARD TESTERⅢ］との比較で最大1.6倍高速化！

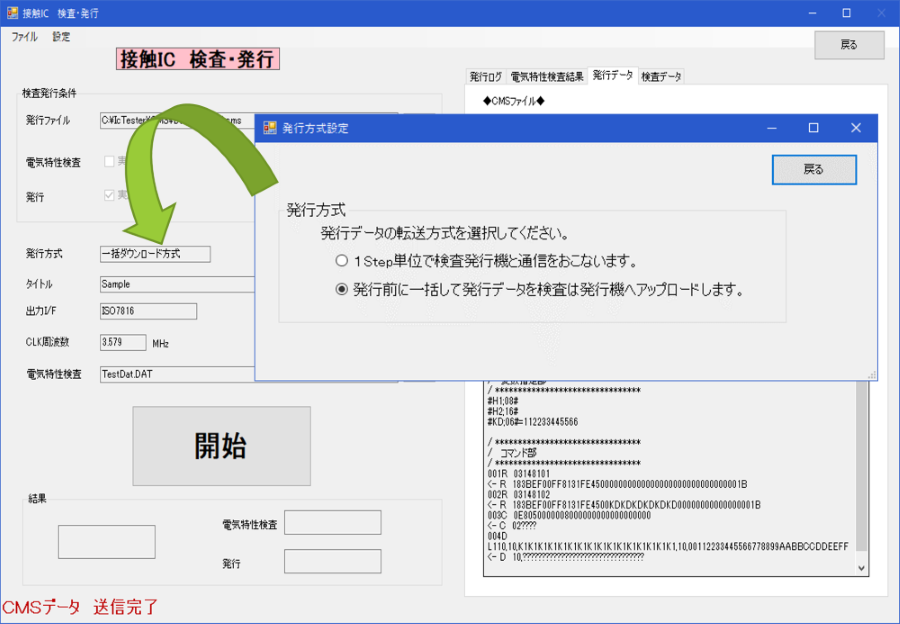

2.従来の一括DL方式に加え、1Step方式も可能
接触カード発行方式は従来の一括DL方式に加え、1Step方式での発行もできます。
通信プロコトルはTCP/IPです。
また、発行システムの基本構成は踏襲しているので、T8000(IC CARD TESTERⅢ)で発行している現行の発行スクリプトはそのまま運用可能です。
3.多彩なオプション
様々なオプションをご用意しております。
1.メモリ増設
内臓メモリ512MB又は1GBの増設ができます
標準内臓メモリ74MB(10MB＋64MB)
2.非接触発行
非接触ICカードR/Wを接続して、非接触ICカードの発行も行えます
3.電気特性検査
オプションのPMUを追加することで接触ICカードのDC特性検査、及びAtoR検査が可能です
　・断線確認(ピンコンテスト)各端子とGND端子間の接続特性(オープン/ショート)
　・断線確認(ピンコンテスト)各端子とVCC端子間の接続特性(オープン/ショート)
　・入力リーク検査(VF=5.5V)各端子とGND端子間の回路の機能検査
　・入力リーク検査(VF=0.5V)各端子とVCC端子間の回路の機能検査
　・消費電流検査　GND端子とVCC端子間に流れる消費電流測定
　・AtoR検査　AtoR期待値を設定してICカードに記憶されているATRコードの照合
※既存のT8000(IC CARD TESTER Ⅲ)と同等の検査項目になります
4.カード治具

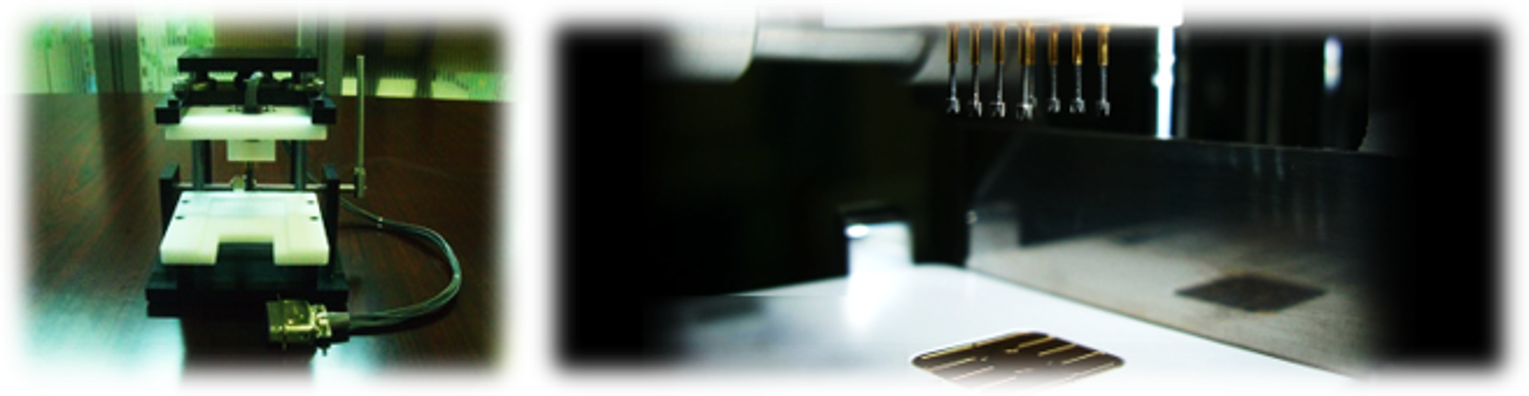

・プレス式カードコンタクト治具　　　　　　・プローブホルダー
4.I2C、SPIに対応可能
I2C、SPIで通信するセキュアエレメントデバイスにも対応が可能です。

生産装置への取り組み

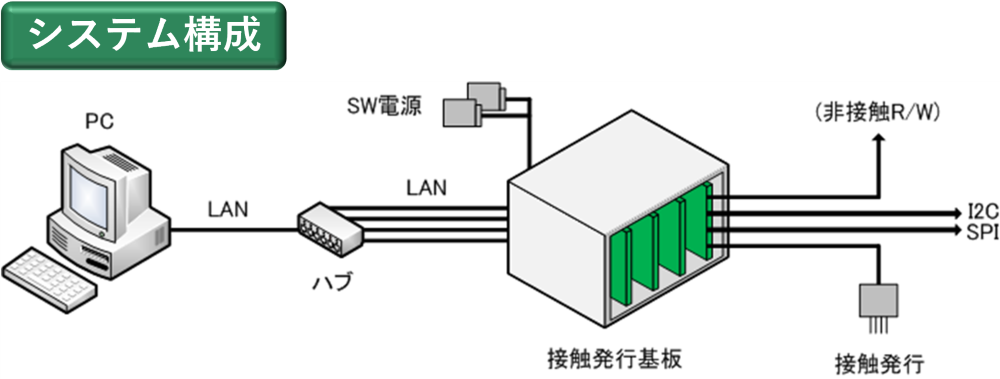

T8500シリーズでは生産装置に応じて接触発行基板を追加しCH数を選択していただけます。
PCと接触発行基板はハブを経由してLANで接続し、SW電源から電源供給します。
※既存装置へのリプレースも可能です。
※非接触R/Wはオプションになります
仕様
入力I/F
LAN接続(PCと1対1で接続)
出力I/F
接触/I2C/SPI(ソフトウェアに関しては別途対応が必要です)
出力CLK
3.5MHz～50MHz(最小分解能10Hz)
BPS
～5400K
内臓メモリ
標準内臓メモリ74MB(10MB＋64MB)オプション最大1GB
スクリプトステップ数
約500,000
VCC電圧
0～±10V
寸法
190(W) × 297.5(D) × 53.5(H)mm(単体機)
PC
Windows10
電源
AC100V　2口
※デザイン・仕様は、予告なしに変更される場合があります。
