T9300　UHF帯量産向けタグテスター　［UHF帯量産向け検査装置］

UHF帯タグ検査機・UHF帯検査・RIFDテスト・RFID・RFIDタグ検査装置・タグ検査機・タグ検査・タグテスト

特長

  • 800MHz～1300MHzの周波数範囲をパワーをステップさせながらUHFタグとの通信を行い、UHFタグの通信性能をプロットに評価することができます
    　更にタグからの応答レベルの強さを波形表示させ視覚的に確認ができます

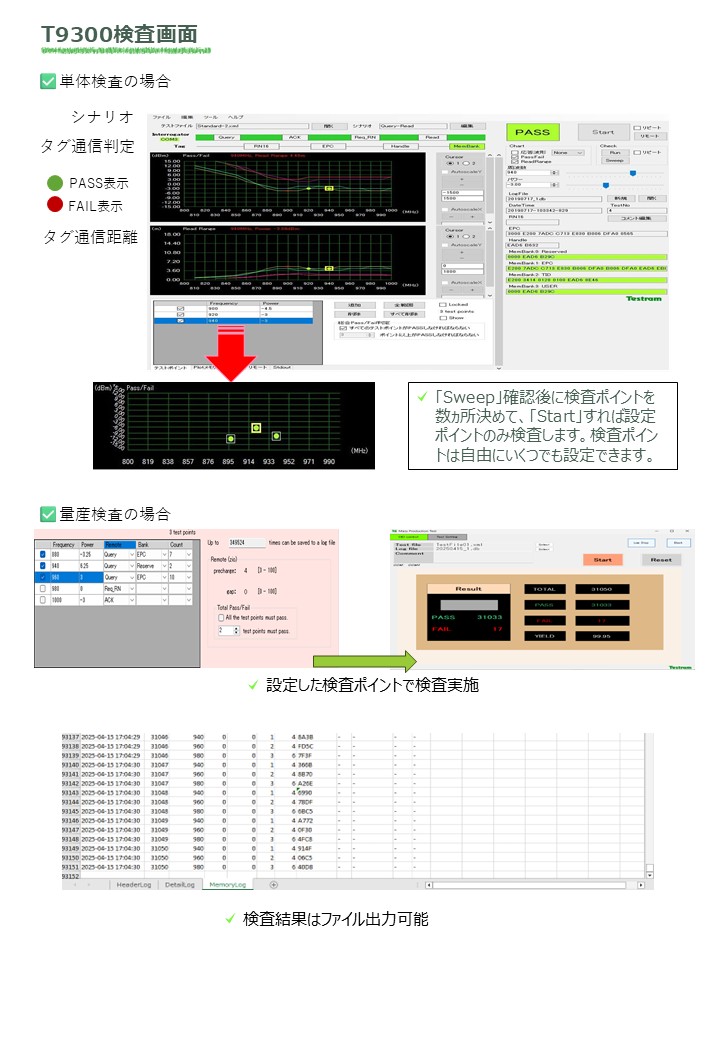

  • 検査するポイントを数ヵ所設定し任意の検査ポイントでPASS/FAILの判定を行い量産装置での全数検査が可能です
    　装置からのディジタルIO(DIO)による制御にてタグ検査を実施します
  • 専用のソフトウェアから簡単操作で検査を実行できます複雑な設定を考えなくてもOK！
    　本体・ソフトウェア・測定アンテナがオールインワンパッケージなのですぐに使用できます
  • 特定の数値を限定して表示する機能を搭載し、より正確な感度テスト（Sensitivity TEST)を可能にしました　
※ 専用のソフトウェアが付属、これらの測定シナリオの設定や結果の画面表示等が出来ます
※ 検査ログも保存可能です
※ DIOコネクタ標準装備
　　　UHF帯タグ評価用測定アンテナ『TAU220』
　高度なタグ性能評価が可能な高性能アンテナをご用意しています。
仕様
通信プロトコル
EPC Gen2
変調方式
ASK100％
エンコード方式
送信：PIE
受信：FM0
送信周波数
設定：800MHz～1300MHz,1MHzステップ
確度：±20PPm
送信パワー
設定：-25dBm ～ +15dBm(0.03mW～31.6mW),0.1dBmステップ
確度：±1dBm

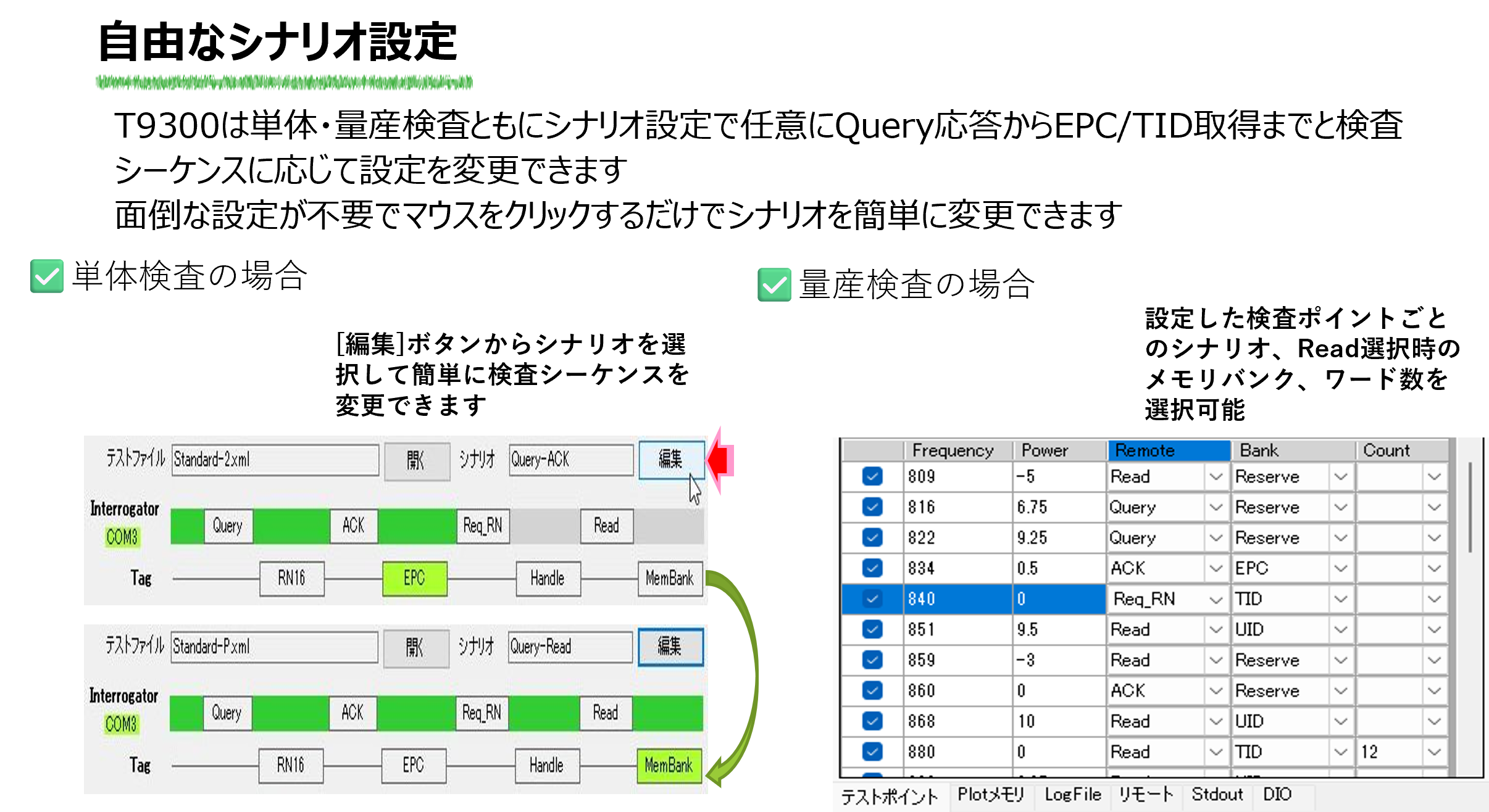

テストシナリオ（同時感度テスト可能）
Query送信 ～ RN16受信
Query送信 ～ EPC（ACKの応答）受信
Query送信 ～ Handle受信
Query送信 ～ MemBankリード（最大12ワード）(※１)
感度テスト
31ポイント　上記シナリオと同時テスト可能　
テストポイント数
ＰＣ連動モード：512ポイント
リモートモード：31ポイント
検査時間
受信テストポイント１点：5ms（Query送信 ～ RN16受信）
受信テストポイント（Query送信 ～ EPC（ACKの応答）受信）
ファイル出力
検査ログ(SQLite形式及びCSV形式での出力)
検査画面のスクリーンショット(jpg形式)
動作モード
マニュアル（手動操作）
リモート（ディジタルI/O（DIO））操作、単独（DIO）操作
DIO回路形式 DIO Typical特性
絶縁（フォトカプラ）入出力
出力端子：VCC=24V, Iout<20mA,残留電圧<1V
DIO端子絶対最大定格
入力端子：入力電流50mA,逆電圧 6V
出力端子：順電圧 40V,逆電圧 6V,sink電流100mA,許容損失 120mW/ch
電源
USB Type-Cポート（USB 3.0以上／+5V,消費電流900mA以下）
使用温度
23±5℃（校正実行時温度から±3℃以内）
寸法/質量
本体：155(W) × 170(D) × 43(H)mm 突起含まず/約1.2kg
分波器：38(W) × 35(D) × 20(H)mm 突起含まず/約0.2kg
システム要件
Windows10,11
USB Type-Cポート(USB 3.0以上）
ディスプレイ解像度1280×1024以上
付属物
分波器、同軸ケーブル（1ｍ×2本）、
USB Type-Cケーブル（0.9m×1本／USB 3.0以上）、
WindowsアプリインストールCD
別売（アンテナ）
800MHz～1000MHz仕様　3種類（サイズ違い）　
1000MHz以上は開発中
(※1)Query送信～Mem Bankリード機能は、リモートモードでは選択できません。

※検査時間はご使用のPCや本機の検査設定内容、検査対象の特性等に依存します。
※精度良くご使用いただくため、電源投入後30分放置してからご使用ください。
※デザイン・仕様は、予告なしに変更される場合があります。
