T9300　感度テスト

概要

  • 本検査では量産検査にて同じ周波数でパワーを変化させて、タグが反応するパワーを確認するテストです。

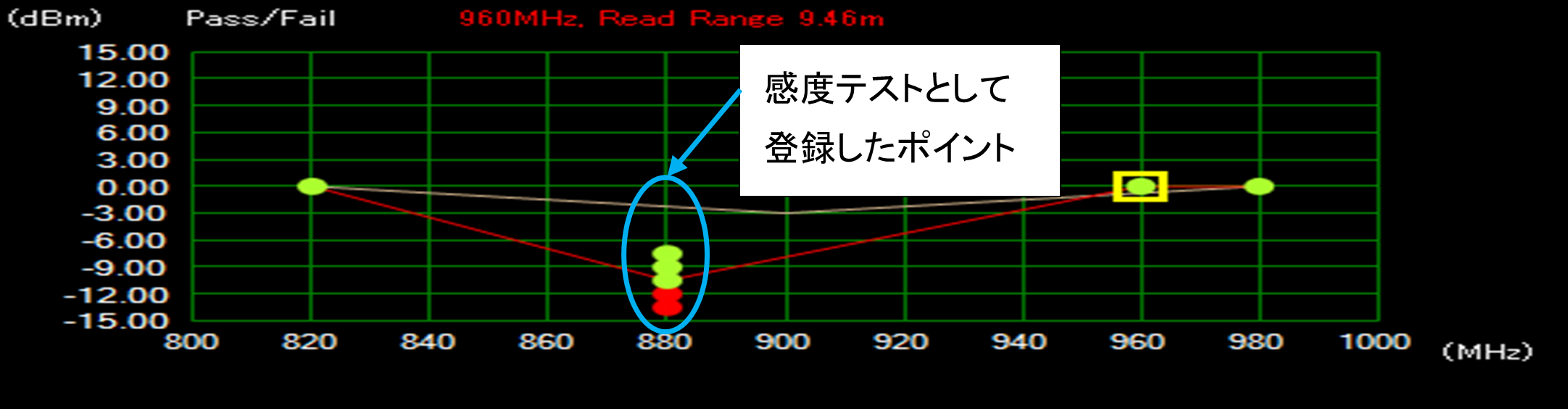

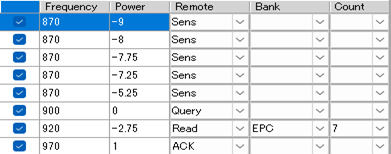

  • 通信シナリオを“Sens”と設定したポイントを測定します。1ポイントあたり5msの時間を必要とし、反応したポイント(dBm)をログに保存します。

特長

  • マウス一つで簡単に設定
  • 感度テストは読み取りテスト、ポイントテストとの同時検査可能
    ※検査結果の確認は別画面で行う必要があります。
  • RFID の製造工程において高速でのタグの応答電力(レスポンスパワー)が測定可能

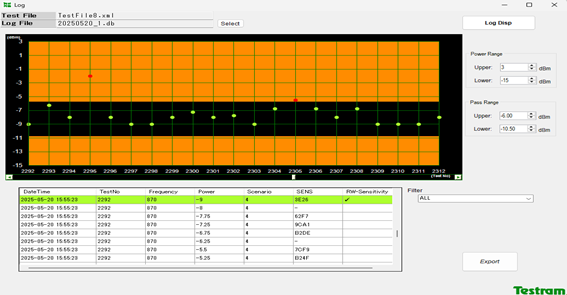

  • お客様が定義された周波数帯において設定した管理限界値内でのばらつきをお手軽に可視化
仕様
名称
感度テスト
設定可能周波数帯
設定：800MHz～1300MHz, 1MHzステップ
管理限界値
上限：+15dBm
下限：-25dBm, 0.25dBm ステップ
通信シナリオ
Sens
テストポイント数
31 ポイント (ポイントテスト、読み取りテスト分含む)
検査時間
1 ポイント: 5ms
ファイル出力
検査ログ(SQLite 形式及び XLSX or CSV 形式での出力)
動作モード
リモート(ディジタル I/O(DIO))操作
