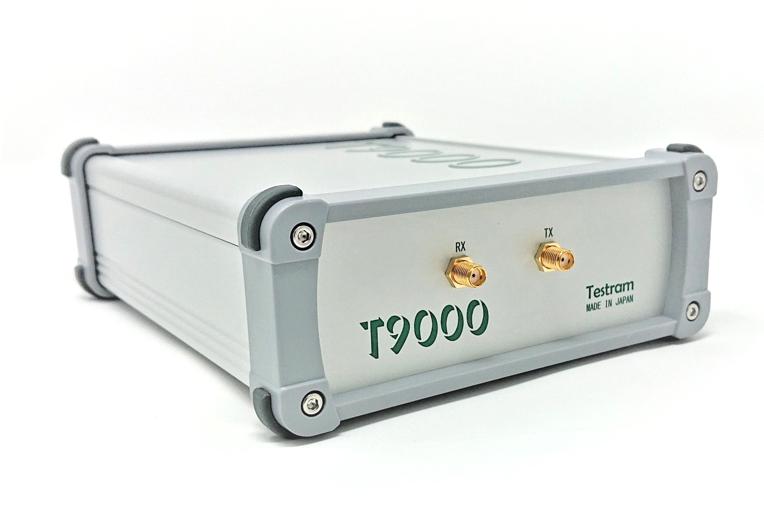

製品情報
特長
-

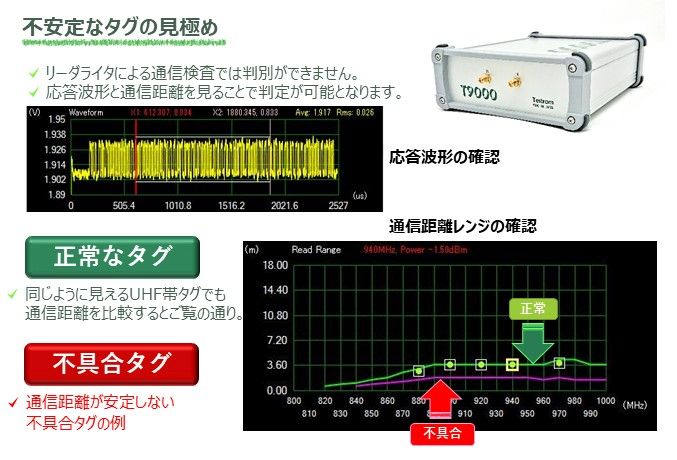

周波数800MHz~1000MHzの間でパワーをステップさせながらUHFタグと通信し、UHF帯タグの通信性能をプロットし評価出来ます
-

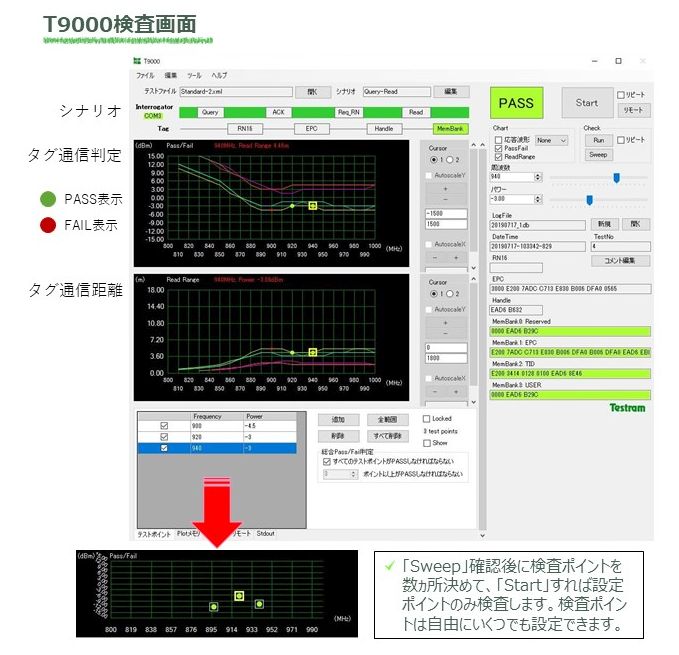

検査したいポイントを任意に複数箇所設定、設定したポイントにて[PASS/FAIL]判定を行います
オプションのDIOインターフェイスで量産装置(PLC)からの制御も可能です -
予め正常タグ検査を行ったデータを保管しておき、その後に対象タグの良否判定をすることが出来ます

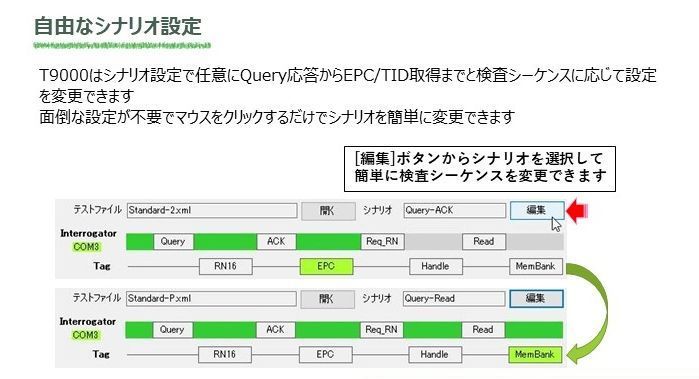

※ 専用のソフトウェアが付属、これらの測定シナリオの設定や結果の画面表示等が出来ます
※ 検査ログも保存可能です
※ 検査ログも保存可能です

※ 接点入出力(DIO)タイプもあります



仕様
|
|
通信プロトコル
|
EPC Class1 Gen2
|
変調方式
|
ASK 100%
|
エンコード方式
|
送信: PIE
受信: FM0 |
送信周波数
|
設定: 800MHz~1000MHz, 1MHzステップ
確度: +/-20 ppm |
送信パワー
|
設定: -15dBm ~ +15dBm (0.03mW~31.6mW), 0.25dBmステップ
確度: +/-1dBm |
テストシナリオ
|
Query送信 ~ RN16受信
Query送信 ~ EPC(ACKの応答)受信 Query送信 ~ Handle受信 Query送信 ~ MemBankリード(最大12ワード) |
テストポイント数
|
制限なし
|
検査時間
|
Query送信 ~ EPC(ACKの応答)受信、テストポイント数1の場合
100ms以下 注1) |
ファイル出力
|
検査ログ(SQLite形式)
検査画面のスクリーンショット(jpg形式) 波形データ(xml形式) |
動作モード
|
マニュアル(手動操作)
外部制御アプリケーションによる操作(Windowsレジストリを介した操作) オプション: ディジタルI/O(DIO)操作 |
DIO回路形式 DIO Typical特性
|
絶縁(フォトカプラ)入出力
出力端子:VCC=24V, Iout < 20mA, 残留電圧 < 1V |
DIO端子絶対最大定格
|
入力端子: 入力電流 50mA, 逆電圧 6V
出力端子: 順電圧 40V, 逆電圧 6V, sink電流100mA, 許容損失 120mW/ch |
電源
|
USB2.0 バスパワー(消費電流500mA以下)
|
使用温度
|
23±5℃(校正実行時温度から±3℃以内)
|
寸法、質量
|
150(W) x 185(D) x 60(H)mm 突起含まず、約1.0kg
|
システム要件
|
Windows 7, 8.1, 10, 11
USB 2.0以上 ディスプレイ解像度 1024x768以上 |
付属物
|
分波器、同軸ケーブル(2本)、USBケーブル、サンプルタグ、WindowsインストールCD
|
動作温度
|
5℃~35℃
|
注1)検査時間はご使用のPCや本機の検査設定内容、検査対象の特性等に依存します
