TAT150　HF帯RFID用パワー可変アッテネータ

電界強度レベルを減衰させ任意の出力で通信性能検査が可能

特長

  • TAT150のボリュームで電界強度レベルを減衰させ任意の出力で通信検査ができます。
  • T8200PROとの組み合わせで使用した場合、共振周波数測定に影響せず通信機能のID読取のみ設定された出力で検査対象からの応答があるか検査を行い、ICカード・タグ・NFCなどの動作レベルを確認できます。

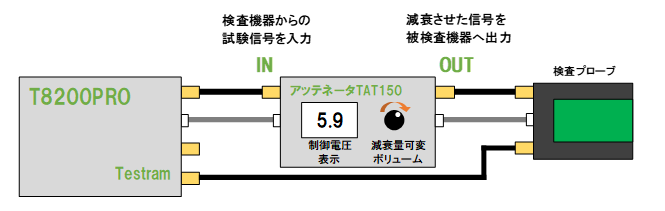

<結線例>

注1）ホームページの内容は2022年6月現在のものです。
注2）仕様及び外観は、改良のために予告なく変更される場合がありますので予めご了承ください。
仕様
周波数範囲
10～100MHz
減衰量
2～25dB連続可変
制御電圧表示から換算表(付属)を使用
入力レベル範囲
300mW(＋25dBm)最大
コネクタ
IN/OUT　SMAジャック　50Ω
制御端子　Φ3.5ステレオミニジャック(弊社製品との接続専用)
電源
DC＋15V　±10％(ACアダプタ付属)
付属物
同軸ケーブル1m
制御端子用ケーブル0.5m
換算表
本体寸法
45(H)×110(W)×110(D)mm　※突起部含まず
